直升机停机坪FATO 边界标志或标志物_技术中心_重庆柯伟机场助航设备有限公司

表面直升机停机坪的 FATO 范围不明显时, 应沿 FATO 边界设置 FATO 边界标志或标志物, 并应符合下列要求:

1、跑道型 FATO 每条边上的边界标志或标志物应以不大于 50 m 的距离等间隔布置, 并且每条边上应至少有 3 个标志或标志物 (包括每个角上的标志或标志物);

2、跑道型 FATO 边界标志应为白色长方形线条, 长度为 9 m 或 FATO 边长的五分之一, 宽度为 1 m。如图一、二所示。

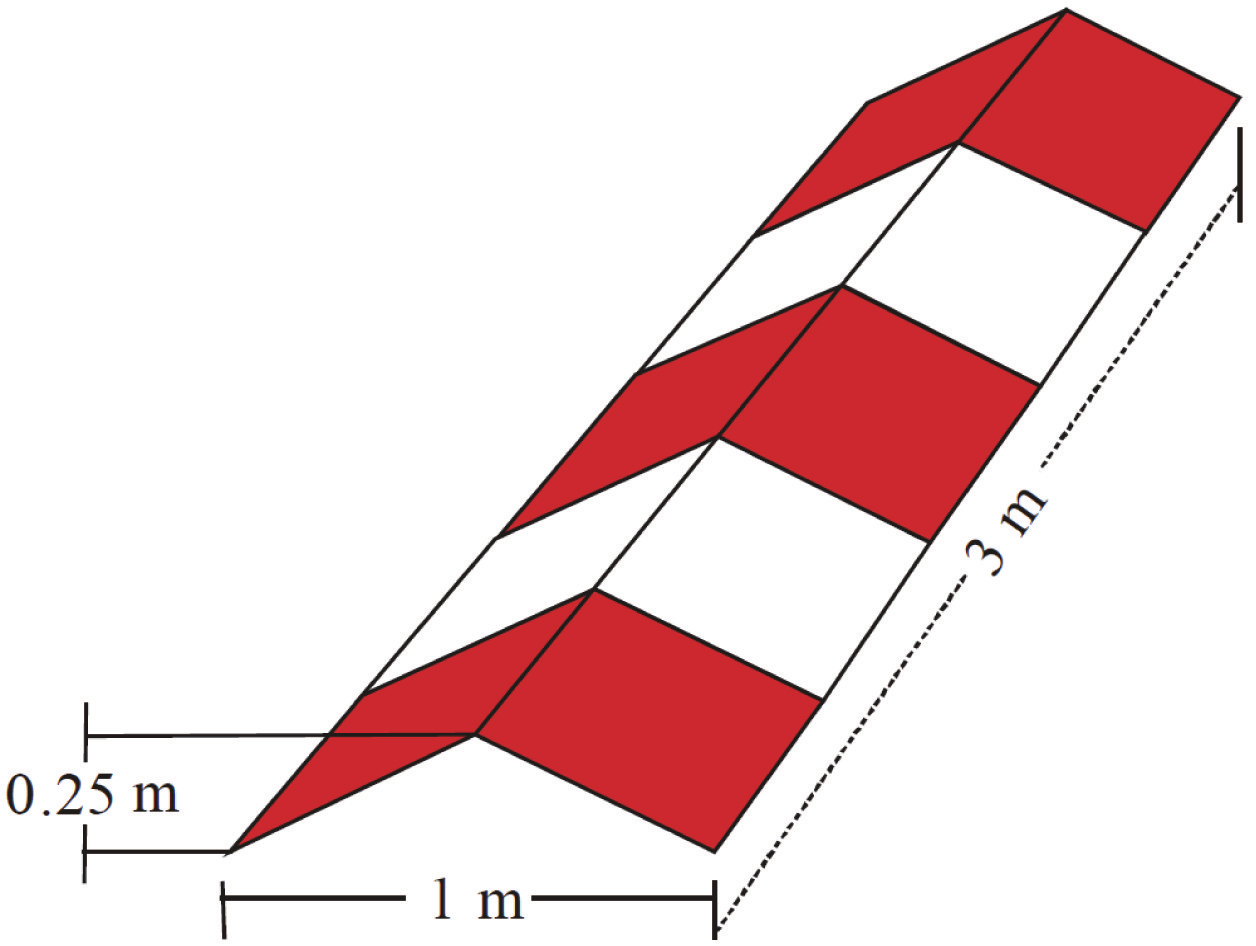

3、跑道型 FATO 边界标志物应采用图四所示的形状和尺寸。标志物的颜色应与其背景有明显的反差, 可采用单一橙色或单一红色。上述单色与背景差别不明显时, 可采用橙色与白色或红色与白色相间的两种颜色。

4、对于非跑道型 FATO, 无铺筑面的 FATO 应设置与地面齐平的地埋式标志物, 有铺筑面的FATO 应设置长方形线条标志。边界标志或标志物的宽度和长度应分别为 30 cm 和 1郾 5 m, 相邻标志或标志物之间的间隔不小于 1. 5 m, 不大于 2 m。标志或标志物的颜色均为白色。四边形FATO 各角点上应设置标志或标志物。如图三所示。

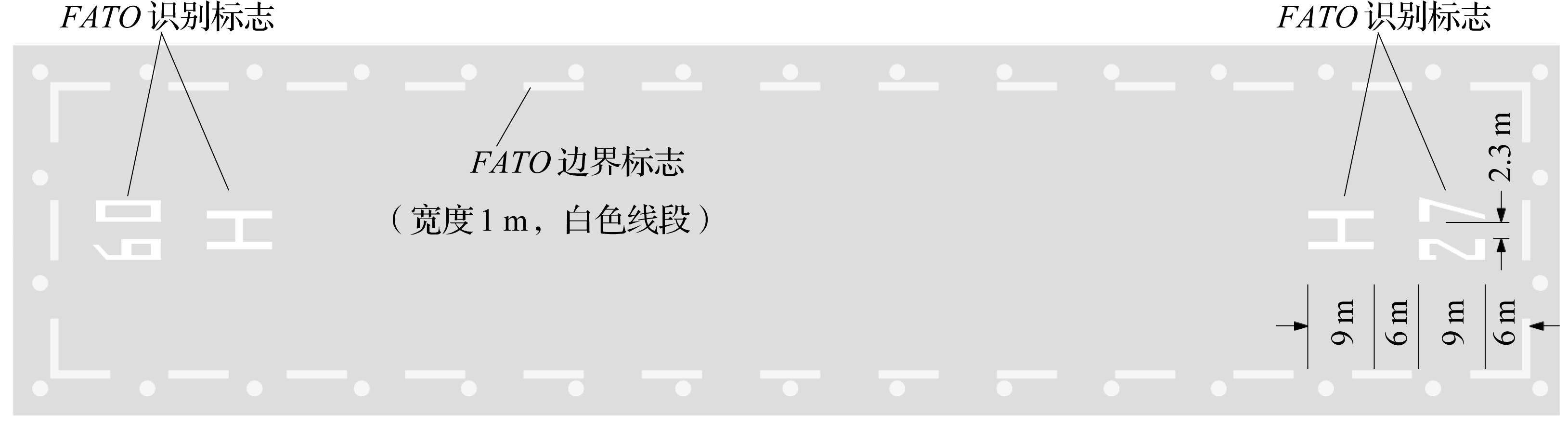

图一

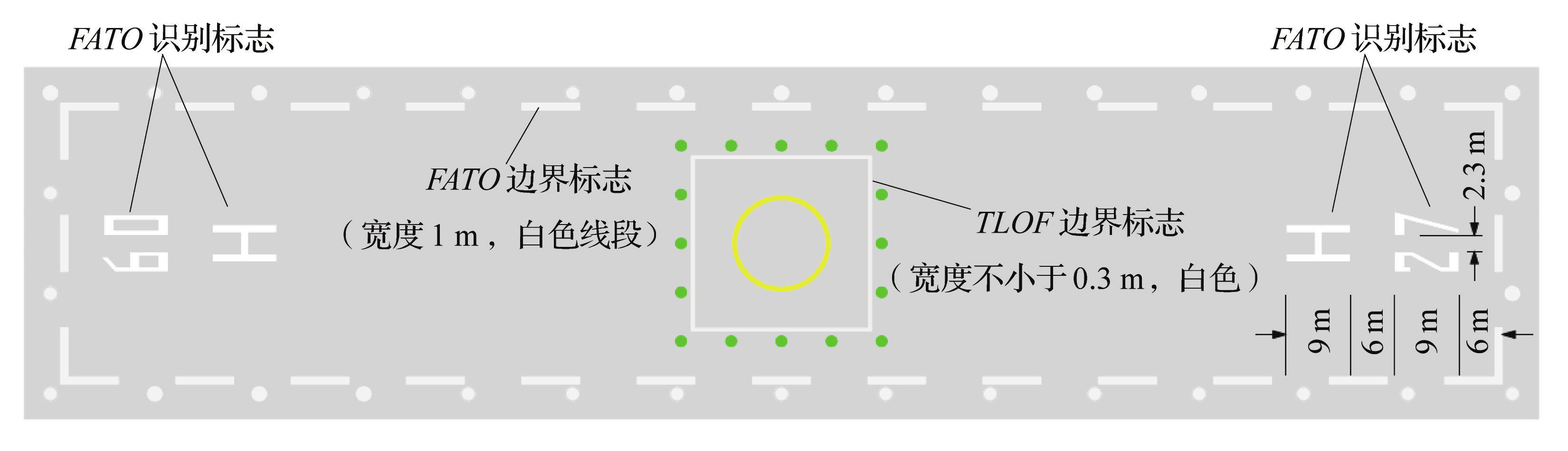

图二

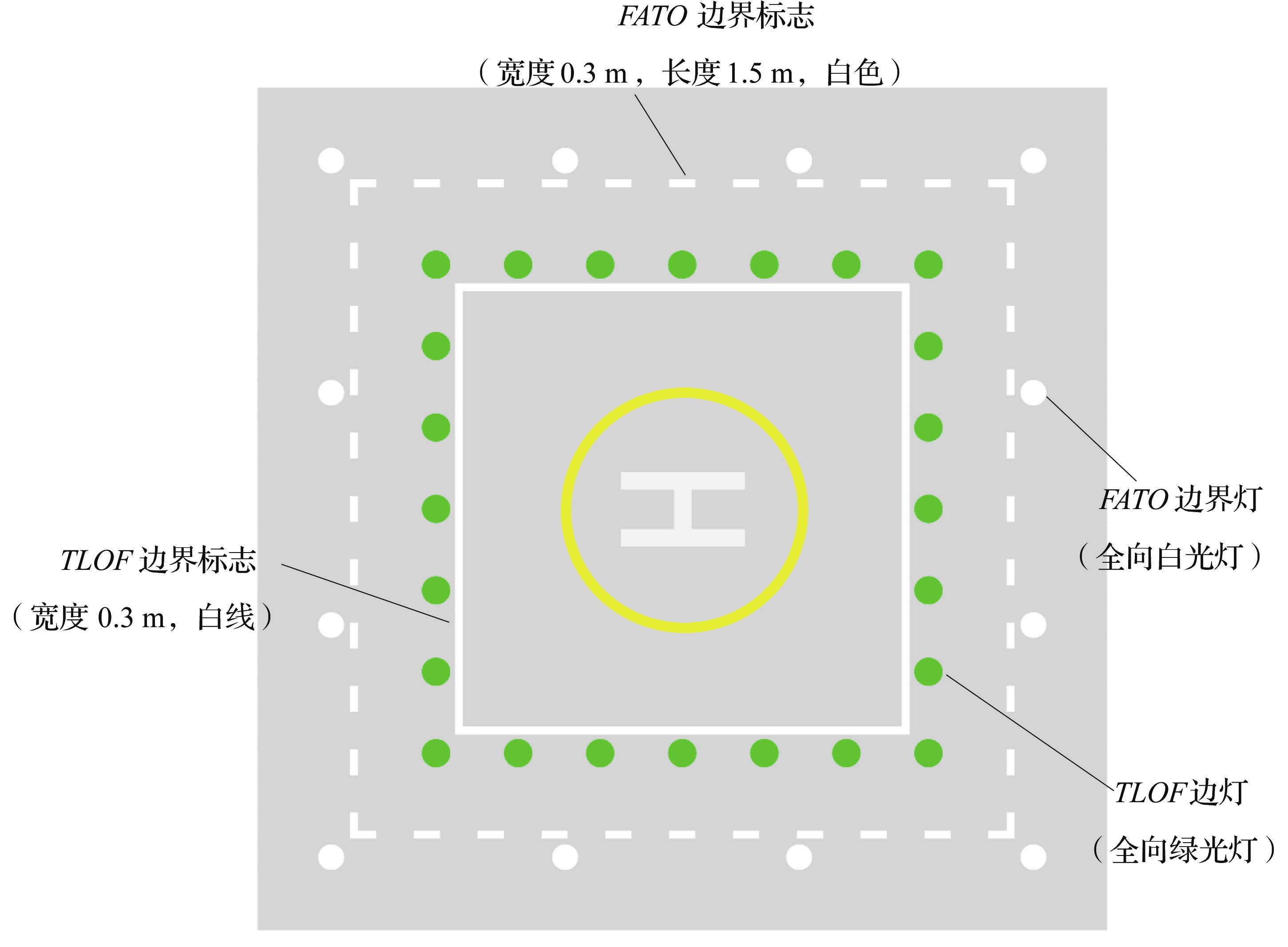

图三
