1 在下列地点应设信息标志：

——通常要求设置信息标记牌而实际上无法安装之处；

——在复杂的滑行道相交处的前面和后面（表明方向和位置），如图 31 所示；

——在运行经验表明增设一个滑行道位置标志可能有助于驾驶员的地面滑行之处；

——在很长的滑行道全长按一定间距划分的各点，宜相距 300 m～500 m，如图 32 所示。因受净距要求、地形限制或其他原因导致标记牌只能设置在滑行道右侧时，宜在地面设置信息标志作为标记牌的补充。



2 信息标志应在需要之处横过滑行道或机坪道面设置，其位置应使在趋近的飞机驾驶舱内的驾驶员能看清楚。

3 一个信息标志应包括：

——一片黑色背景上的黄色字符，当其替代或补充位置标记牌时；

——一片黄色背景上的黑色字符，当其替代或补充方向标记牌或目的地标记牌时。

4 在标志的背景颜色与铺筑面道面颜色反差不足之处，应增加一个颜色与字符相同的边框，即字符为黑色时设置一个黑色的边框，字符为黄色时设置一个黄色的边框。

5 标志的尺寸应符合图 31、图 33 的要求。字符高度为 4m，字符的比例和样式应符合图 26 的求。确因条件限制，可缩短尺寸，但不应小于标准尺寸的一半。箭头应设置在字符右侧，按需要以45°设置或平行设置，长度宜为 2 m。滑行道中线两侧宜最多设置两套地面标志，以不超出道面宽度为准；如需要设置更多，可将指明去往近处的标志设置在飞机行进方向的下方，远处的则设置在飞机行进的前方。最靠近滑行道中线的字符距离该滑行道中线应为 1 m，并且该字符与左、下边框（未设边框的，为底色边缘）和箭头尾部的距离均应为 0.5 m。

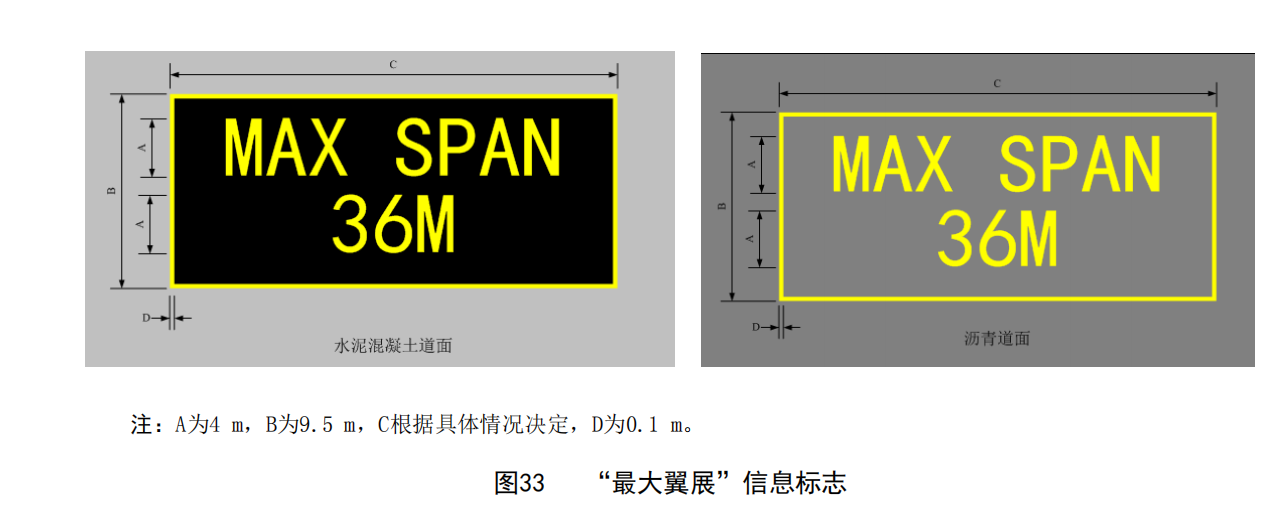

6 当在滑行道或机位滑行通道上设置“MAX SPAN”（最大翼展）标志有助于防止飞机误滑时，应将其设置在进入该滑行道或机位滑行通道起始处，如图 33 所示（沥青道面可不设黑色底色）。
