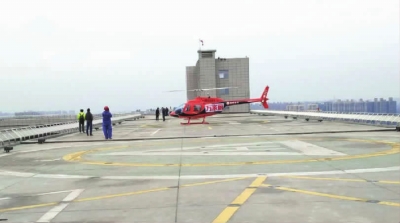

医用屋顶直升机停机坪_公司新闻_重庆柯伟机场助航设备有限公司

最终进近和起飞区 (FATO)

高架停机坪应至少设置一个 FATO。 FATO 应与一个 TLOF 相重合, 并应符合下列要求:

1 供以 1 级性能运行的直升机使用时, FATO 的大小应按直升机飞行手册的规定确定, 在没有规定宽度时, 其宽度不得小于 1郾 0 D; 供以 2 级性能或 3 级性能运行的直升机使用时, FATO 的尺寸和形状应能包含一个圆, 当直升机最大起飞质量大于 3 175 kg 时, 圆的直径不得小于 1. 0 D, 当直升机最大起飞质量等于或小于 3 175 kg 时, 圆的直径不宜小于 1郾 0 D, 不得小于 0. 83 D。上述 D 应采用预计使用该直升机场的直升机中的最大值。在确定 FATO 尺寸时还需考虑诸如标高、温度等当地条件。

2 FATO 应有不小于 0.5% 的坡度, 以防止表面积水, 但任何方向的坡度不得超过 2% 。

3 FATO 应能承受预计使用该直升机场的直升机的作用。直升机的动力荷载可按其最大起飞全重的 1.5 倍计。设计中尚应考虑由人员、雪、货物、加油与消防设备等产生的附加荷载。 4 FATO 表面应抗滑、没有障碍物以及没有对直升机起飞或着陆可能产生不利影响的不平整现象, 并能承受直升机旋翼下洗流 (下吹气流) 的作用。

5 FATO 表面宜提供地面效应。

净空道

当设置净空道时, 净空道应位于 FATO 的末端之外。净空道的宽度不宜小于相应安全区的宽度。当净空道表面为实体时, 不宜高于以 FATO 边线为底边的、升坡为 3% 的平面。位于净空道上可能对空中直升机造成危险的物体, 应予以清除。

接地和离地区 ( TLOF )

高架医用直升机停机坪应至少设置一个 TLOF。与 FATO 重合的 TLOF, 其尺寸与特性应与 FATO 相同; 当 TLOF 设置在直升机机位时, 应符合下列要求:

1 TLOF 应能包含一个直径为 0.83 D 的圆。

2 TLOF 应有不小于 0.5% 的坡度, 以防止表面积水, 但任何方向的坡度不得超过 2% 。

3 该区域用以地面滑行时, 应能承受直升机静荷载, 并能承受该位置预计的直升机交通的作用。

4 该区域上方用以空中滑行时, 应能承受动力荷载。

上述 D 应采用预计使用该 TLOF 的直升机中的最大值。

停机坪安全区

在 FATO 周围应设置安全区, 并应符合下列要求:

1 在目视气象条件下, 供以 1 级性能运行的直升机使用的安全区应从 FATO 的四周至少向

外延伸 3 m 或 0.25 D 的距离 (两者中取较大值); 供以 2 级或 3 级性能运行的直升机使用的安全

区应从 FATO 的四周至少向外延伸 3 m 或 0.5 D 的距离 (两者中取较大值)。同时安全区应满足:

1) 当 FATO 为四边形时, 安全区的每一外侧边长应至少为 2郾 0 D; 或 2) 当 FATO 为圆形时, 安

全区的外径应至少为 2.0 D。 D 采用预计使用该区的直升机中的最大值。

2 安全区应有侧向保护斜面, 该斜面自安全区边界向上向外以 45毅角延伸至距安全区边界 10 m 远。该斜面上不得有突出的障碍物, 除非障碍物仅位于 FATO 的一侧, 方可允许突出于侧向斜面。

3 除因功能要求必须设置于该区内的易折物体外, 在安全区内不得有高于 FATO 平面的固定物体。在直升机运行期间, 安全区内不得有移动的物体。因功能要求而必须设置于该区内的易折物体, 当位于 FATO 边缘时, 其高度不得超过 25 cm; 处于其他位置时, 不得超过以 FATO边线 25 cm 高度为底线、向外升坡为 5% 的平面。若 FATO 直径小于 1郾 0 D, 位于安全区内的易折物体的最大高度不应超过 5 cm。

4 安全区可不为实体; 如为实体时, 其表面不得超过 FATO 边界高度。

5 可行时, 安全区的表面应予以处理, 以防止直升机旋翼下洗流 (下吹气流) 扬起漂浮杂物。

6 安全区的表面应与 FATO 表面连续相接。

直升机地面滑行道和地面滑行通道

直升机地面滑行道和地面滑行通道的设置应符合下列要求:

1 直升机地面滑行道的宽度不得小于 2.0 UCW。 UCW 为预计使用该地面滑行道的直升机中

的最大主起落架横距。

2 直升机地面滑行通道的宽度不得小于 2郾 0 W, 其中心线与直升机地面滑行道的中心线相重合。 W 应采用预计使用该地面滑行通道的直升机中的最大值。

3 直升机地面滑行道的纵坡不得超过 3% 。

4 直升机地面滑行道应能承受预计使用该地面滑行道的直升机的静荷载和交通作用。

5 直升机地面滑行道的表面应平整、抗滑。

6 在直升机地面滑行通道上, 除因功能要求而必须设置的易折物体外, 不允许有物体存在。

7 直升机地面滑行道和地面滑行通道应能迅速排水, 但直升机地面滑行道的横坡不得超过2% 。

8 直升机地面滑行通道的表面应能抵抗直升机旋翼下洗流 (下吹气流) 的影响。

直升机空中滑行道和空中滑行通道

直升机空中滑行道和空中滑行通道的设置应符合下列要求:

1 直升机空中滑行道的宽度不得小于 3.0 UCW。 UCW 应采用预计使用该空中滑行道的直升

机中的最大值。

2 空中滑行道的表面应能承受直升机动力荷载。

3 空中滑行道表面的横坡不得超过 2% , 纵坡不得超过 7% , 并且任何坡度不得超过预计使用该空中滑行道的直升机进行着陆时的坡度限制要求。

4 直升机空中滑行通道的宽度不得小于 2.0 W, 其中心线与直升机空中滑行道的中心线相重合。 W 为预计使用的直升机的最大全宽。

5 直升机空中滑行通道上除因功能要求而必须设置的易折物体外, 不允许有物体存在。

6 空中滑行通道的表面应能抵抗直升机旋翼下洗流 (下吹气流) 的影响, 并能提供地面效应。

直升机机位

直升机机位的设置应符合本标准对表面直升机场机位物理特性的规定。可用于空中滑行的直升机机位的中心区还应能承受直升机动力荷载。

安全网

当高架直升机场表面较周围环境高出 0.75 m 以上且人员行动存在安全风险时, 应安装安全网。安全网的宽度不应小于1郾 5 m, 并具有至少122kg / m2的承载能力。安全网标高不得超过安全

区标高及障碍物限制要求, 同时安全网的设置应确保落入的人或物不至被弹出安全网区域。
