1、般屋顶直升机停机坪尺寸大小是根据预计停靠最大直升机的全尺寸（D值）来设计停机坪尺寸的。

2、直升机的全尺寸（D值）：直升机全长和全宽中的较大值。

下面介绍一些直升机的的技术参数：

S-76 直升机基本参数（参考价格 9055 万）

尺寸：旋翼直径 13.41 米，尾桨直径 2.44 米，机身长 13.22 米，机身宽 2.13 米，机高（尾桨转动）4.52 米，机舱容积；78 米 3，行李舱容积 1.08 立方米。重量：空重 2540 公斤，最大起飞重量 4670 公斤。性能：最大巡航速度 269 公里／小时，最大爬升率 6.85 米／秒，悬停升限 (有地效)1890 米，航程（12 名乘客，标准燃油，30 分钟余油）

748 公里，航程（8 名乘客，带副油箱，开发近海油田任务）1112 公贝。

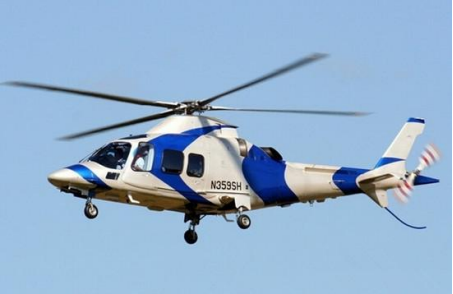

阿古斯塔 A109 基本参数：（参考价格 4719 万）

起飞重量内载：3000 Kg 直升机全尺寸：13.04 m

座位 2 驾驶员+6 乘客直升机高度：3.50m

使用升限：5095 m 考价格：4719 万元

不可逾越速度：285 km/h 最大航程：965 km

最大续航时间：5 小时 04 分钟

以上两种中型直升机的全尺寸均小于14。按照标准规范那么预计停靠这两种直升机的屋顶停机坪其直升机停机坪尺寸大小满足14米直径圆或矩形就可以了。但是设计建议一般直升机停机坪尺寸大小设计在直径20到25米，这样能基本能满足所有直升机的停靠。
