机场标记牌的分类和命名

3分类和命名
3.1分类
3.1.1标记牌按功能分为:
—Y型:信息标记牌,包括黄底黑字带箭头的方向标记牌和目的标记牌,以及其它黄底黑字的信息标记牌(参见附录A中图A.1~图A.2)

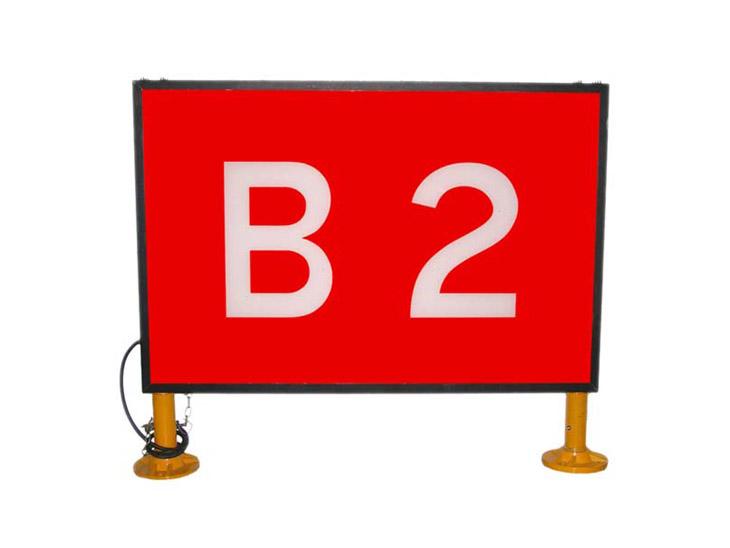

—R型:强制性指令标记牌包括等待位置标记牌,以及其它红底白字的指令标记牌(参见附录A中图A.3);
B型:黑底黄字的位置标记牌和滑行道识别点标记牌。(参见附录A中图A.7)
3.1.2标记牌按牌面文字高度分为:
1号:文字高200mm,对应字符牌面最小高度400mm;
2号:文字高300mm,对应字符牌面最小高度600mm

3号:文字高400mm,对应字符牌面最小高度800mm
3.1.3标记牌按供电方式分为:
—M式:由220V交流电源供电
S式:由2.8A~6.6A串联灯光电路供电
0式:无照明标记牌。
3.1.4标记牌按其牌面亮度分为:
H:高亮度:
L:低亮度。
3.1.5标记牌按其适用的环境温度分为:
E类:可在-20℃~55℃温度范围内运行;
—D类:可在-55℃~55℃温度范围内运行
3.1.6标记牌按其风力承受力分为
1:能承受风速为240km/h的风力:
一Ⅱ:能承受风速为322km/h的风力
:能承受风速为480km/h的风力
注:Ⅲ仅适用于飞机发动机喷气不断对标记牌所在位置构成安全隐患时的情况
3.2命名
标记牌命名方式见图1。
 BP()
风力承受力类型:I,Ⅱ,Ⅲ
适用环境温度类型:E类,D类。
亮度类型:H,L
供电模式类型:M式,S式,O式。
字符高度类型:1号,2号,3号。
功能类型:Y型,R型,B型。
光源类型-ed;f荧光灯h卤素灯;其它
标记牌缩略语。
图1标记牌命名方式
示例:BP(L)3YSHEⅡ含义:LED光源、3号字符高度型、S式供电模式、高亮度、E类温度环境、Ⅱ类易折标记牌。
